Hình 8.1: Biểu tượng Curb and Gutter Calculator
Hình 8.2: Giao diện curb and gutter calculator
Curb and Gutter Calculator có thể xử lý các máng đều hoặc hỗn hợp. Phân tích máng và lề đường cho phép người dùng tính toán lưu lượng thiết kế hoặc bề rộng lan trên mặt đường. Nếu độ dốc ngang của máng, Sw, khác với độ dốc ngang của mặt đường, Sx, người dùng sẽ định nghĩa độ dốc ngang máng, Sw, bằng cách chọn ô “Define cross-slope of gutter” và nhập độ dốc. Sau khi nhập lưu lượng chi phối hoặc bề rộng lan trên mặt đường và chọn nút compute unknown, Toolbox sẽ tự động tính toán và hiển thị giá trị lõm máng (“a” cho máng hỗn hợp) cùng với diện tích dòng chảy, tỷ lệ lưu lượng mặt trước so với tổng lưu lượng máng, Eo, và độ sâu dòng chảy tại mép lề đường.

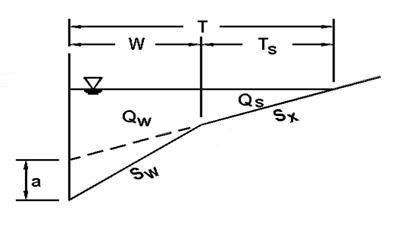

Hình 8.3: Compound Gutter Cross Slope, from FHWA HEC 22, “Urban Drainage Design Manual”
Curb and Gutter Calculator cũng có một calculator riêng để tính toán khả năng thu nước tại miệng thu (nằm ở phía bên phải của màn hình). Nó cho phép người dùng xác định vị trí, loại, kích thước miệng thu và liệu có trũng cục bộ tại miệng thu hay không. Trong các vị trí trũng (sag), người dùng cũng có thể chỉ định phần trăm tắc nghẽn, điều này sẽ làm giảm chu vi và diện tích mở của miệng thu tương ứng. Sau khi nhập các biến số, nhấn nút “Calculate” để hiển thị kết quả dưới dạng bảng ở cửa sổ phía dưới.
calculator khả năng thu tại miệng thu bao gồm năm loại miệng thu:
- Grate Only (P-1-7/8, P-1-7/8-4, P-1-1/8, Curved Vane, 45 Degree Tilt Bar 2-1/4”, 45 Degree Tilt Bar 3-1/4”, 30 Degree Tilt Bar, Reticuline)
- Curb Opening
- Slotted Drain
- Sweeper Combination
- Equal Length Combination
Các kết quả tính toán điển hình cho miệng thu đặt trên mặt đường (on-grade):
- Diện tích dòng chảy (Area of Flow)
- Lưu lượng thu được (Intercepted Flow)
- Lưu lượng tràn (Bypass Flow)
- Vận tốc dòng (Velocity)
- Vận tốc bắn tóe (Splash-over Velocity) (giới hạn với chiều dài song chắn ≤ 5 ft)
- Hiệu suất (Efficiency)
Các kết quả tính toán điển hình cho miệng thu ở vùng trũng (in sags):
- Loại dòng chảy (Flow Type)
- Chu vi hiệu quả (có xét đến tắc nghẽn)
- Diện tích hiệu quả (có xét đến tắc nghẽn)
- Độ sâu tại mép lề (Depth at Curb Face)
- Bề rộng lan trên mặt cắt ngang đường (Width of Spread)
Thông tin chi tiết về các phương trình được sử dụng trong máy tính curb and gutter nằm trong tài liệu:
Brown, S.A., Schall, J.D., Morris, J.L., Doherty, C.L., Stein, S.M., Warner, J.C., September 2009, Urban Drainage Design Manual, Hydraulic Engineering Circular 22, Third Edition, FHWA-NHI-10-009, HEC 22.
